    手動立式側搖測試臺機臺及推拉力計安裝方法

    作者:手動立式側搖測試臺 發布日期:2017-10-20 關注次數: 二維碼分享

    手動立式側搖測試臺機臺及推拉力計安裝方法

    SGCY型手動立式側搖測試臺專為SGHF系列和SGNK系列推拉力計配備,可組合成不同用途的試驗機臺,適用各種插拔力、按壓力、破壞試驗等測試。

    手動立式側搖測試臺機臺及推拉力計安裝方法:
    1、機臺安裝方法:   本機臺可安裝在桌子用。使機臺更加穩固,請保證工作臺面水平,使測試得到準確的數值。安裝時請參考(上圖右邊)安裝。
    2、推拉力計的安裝方法:
    (1)用M4扳手將測力計安裝板上4個M4×15的內六角圓柱頭螺釘松開,卸下測力計安裝板。
     (2)安裝HF系列(數顯式推拉力計)的推拉力計時,用M4內六角扳手將附件袋里的4枚M4×10的內六角螺釘穿過測力計安裝板上90×40的孔旋入測力計4個M4的螺紋孔內,將測力計安裝到測力計安裝板上或用十字細絲刀將附件袋里的4枚精×10的十字槽盤頭螺釘穿過測力計內,將測力計安裝到測力計安裝板上。安裝板上145×30的孔旋入測力計4個精的螺紋孔。
    (3)安裝NK系列(指針式推拉力計)的推拉力計時,用十字螺釘卸下,將附件袋里的4枚精×10的螺釘卸下,將附件袋里的4枚精×14的十字槽螺釘穿過測力計安裝板上的145×30的安裝孔,旋入測力計后蓋上的4個精螺紋孔(卸下精×10的螺釘?shù)穆菁y孔)。
    (4)安裝好推拉力計表后,用M4內六角扳手將測力計安裝板重新安裝到機架上面。根據所需測試的樣品特點,將其機臺安裝或安放在工作臺上合適的位置。旋轉測試架側面的手輪,測力計就能上下平穩移動,完成測試工作。

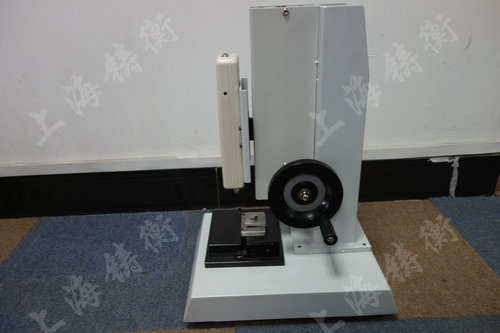

    手動立式側搖測試臺圖片
    手動立式側搖測試臺

    手動立式側搖測試臺規格型號

    產品型號
    (Model)
    ***負載
    (N)
    有效行程
    (mm)
    外形尺寸
    (mm)
    重量
    (KG)
    SGCY 500 180 260X360X500 18
    SGCYJ 1000 180 260X360X500或260X360X700 19


    手動立式側搖測試臺日常保養及維護:

    1、請勿超載使用,本機架額定負荷為500N。
    2、注意日常的工作,保持機臺各部件清潔。
    3、在使用過程中機臺運行滯澀不靈活時,請向機臺兩側軸承座上的加油孔內添加少許機油潤滑。機臺出現故障時請及時聯系廠家或銷售點(請勿擅自拆卸、修理)。
