上海鑄衡廠家生產的SGWS線束端子拉力測試儀專用于檢測各種線束接線端子的拉脫力。本款SGWS線束端子拉力測試儀可配置SGHF數顯、SGNK表盤推拉力計和專用夾具，我司線束端子拉力測試儀具有設備小巧、操作準確、測量精度高、試件裝夾方便、操作簡單等特點，是線束生產廠家確保產品質量的理想設備。
SGWS線束端子拉力測試儀 可配SGHF數顯推拉力計
SGWS線束端子拉力測試儀 可配SGNK表盤推拉力計
線束端子拉力測試儀規格型號
|
產品型號 (Model) |
***負載 （N） |
有效行程 （mm） |
外形尺寸 （mm） |
重量 （KG） |
| SGWS | 500 | 50 | 450X260X160 | 10.5 |
| SGWSJ | 1000 | 50 | 450X260X160 |
13 |
線束端子拉力測試儀特點：
1.臥式安裝。
2.手動操作，操作簡單穩定。
3.可將本機臺安裝于桌（臺）上使用，使機架更加穩固。
線束端子拉力測試儀技術參數：
1.長×寬×高：450mm×260mm×160mm。
2.有效行程：50mm。
3.額定負荷：500N。（也可配置1000N）
4.凈重：10.6Kg。
SGWS線束端子拉力測試儀_線束拉拔力檢測儀_端子插拔力試驗機
SGWS線束端子拉力測試儀_線束拉拔力檢測儀_端子插拔力試驗機
線束端子拉力測試儀特點：
臥式安裝。手動操作，操作簡單穩定。可將本機臺安裝于桌（臺）上使用，使機架更加穩固。長×寬×高：450mm×260mm×160mm。有效行程：50mm。額定負荷：500N。（也可配置1000N）凈重：10.6Kg。
線束端子拉力測試儀的推拉力計：
一般標準配置為數顯式推拉力計SGHF—500。(也可配置指針式推拉力計NK—500,價格不同)數顯式推拉力計型號：SGHF—500。量程：500N(Kg、N和ib三種單位可自動轉換)。分辨率：0.01N。精度：±0.5%。輸出接口：RS 232 九孔插座。電源:充電電源：220V/AC；電池連續工作時間：6～8小時。穩定性:溫漂：0.2uV/℃（0～60℃）；零漂：≤ 0.1%/8小時/FS。標定范圍：滿量程標定。環境溫度：0～+60℃。環境濕度：≤ 80%。允許過載：150%。供電方式：5 號電池組 /220V AC 充電 4～6 小時。
線束端子拉力測試儀指針式推拉力計:
型號：SGNK—500。量程：500N（50Kg）。推拉桿行程：10mm。工作溫度：20℃±10℃。運輸溫度：-27℃～+70℃。相對濕度：15%～80%RH。工作環境：周圍無震源及腐蝕性介質。客戶可根據需要，配置相對應規格的測力計：指針式推拉力計規格有NK—10、20、30、50、100、200、300、500。數顯式推拉力計規格有HF—2、5、10、20、50、100、200、500、1000等
線束端子拉力測試儀的左夾具：
· 外形尺寸：115mm×180mm×30mm。· 適用范圍：主要應用于插拔力測試、線束接線端子等拉力測試。
· 標準負荷：500N，量程：1000N。
線束端子拉力測試儀的右夾具：
· 型號：AJJ-06。
· 適用范圍：各種線纜、玻璃、皮革、各種電器元件等材料的拉力、破壞力、插撥力、線束接線端子等拉力測試。
· 標準負荷：500N，量程：1000
線束端子拉力測試儀的安裝方法：
1、機座的安裝方法：本儀器可安裝在桌子上，使儀器更加穩固。安裝時請保證工作臺面水平，使測試得到準確的數值。安裝時請參照(長×寬:430mm×80mm，4個M4的螺紋孔)安裝。
2、推拉力計的安裝方法：A、用M4扳手將測力計安裝板上4個M 4×16的內六角圓柱頭螺釘松開，卸下測力計安裝板；
B、安裝HF系列（數顯式推拉力計）的推拉力計時，用M4內六角扳手將附件袋里的4枚M4×10的內六角螺釘穿過測力計安
裝板上90×40 的孔旋入測力計4個M4的螺紋孔內，將測力計安裝到測力計安裝板上；或用十字螺絲刀將附件袋里的4枚精×10的十字槽盤頭螺釘穿過測力計內，將測力計安裝到測力計安裝板上。安裝板上145×30的孔旋入測力計4個精的螺紋孔；
1)安裝NK系列（指針式推拉力計）的推拉力計時，用十字螺絲刀把推拉力計后蓋上的4枚 M×10的螺釘卸下，將附件袋里的4枚精×14的十字槽螺釘穿過測力計安裝板上的145×30的安裝孔，旋入測力計后蓋上的4個精螺紋 孔（卸下精×10的螺釘?shù)穆菁y孔）； 2)安裝好推拉力計表后，用M4內六角扳手將測力計安裝板重新安裝到機架上面。
線束端子拉力測試儀左夾具的安裝方法： 用M4內六角扳手將附件袋里的4枚M4×10的內六角螺釘穿過左夾具安裝板上4個調節孔旋入機臺底座板上4個M4的螺紋孔內，將左夾具安裝到機臺底座板上。
線束端子拉力測試儀右夾具的安裝方法：先用附件中的M6螺母旋到測力計的測力桿上，再將右夾具旋到測力計的測力桿上，調節M6螺母使其右夾具接連牢固即可.
線束端子拉力測試儀測試操作過程：
1、將各種線束接線端子一端電線部分放入左夾具的夾口中，旋轉手柄以夾穩電線部分(線束接線端子已被壓住）。
2、將線束接線端子另一端放入右夾具的夾口中，旋轉把手以保持線束接線端子一端卡在中間。
3、用M4內六角扳手，將左夾具中心對準右夾具的中心。
4、若用SGHF系列（數顯式推拉力計）的推拉力計時，打開電源，待液晶顯示屏顯示為零后即可。
5、若安裝SGNK系列（指針式推拉力計）的推拉力計時，按一下切換按鈕，使指回到零位即可。
6、旋動機身的手柄，使其左夾具向左運動，并能夠右夾具卡住端子。
線束端子拉力測試儀日常保養與維護：
1、請勿超載使用，本儀器額定負荷為500N。
2、注意日常的保養工作，保持儀器各部件清潔。
3、機臺出現故障時請及時聯系廠家或銷售點（請勿擅自拆卸、修理）。

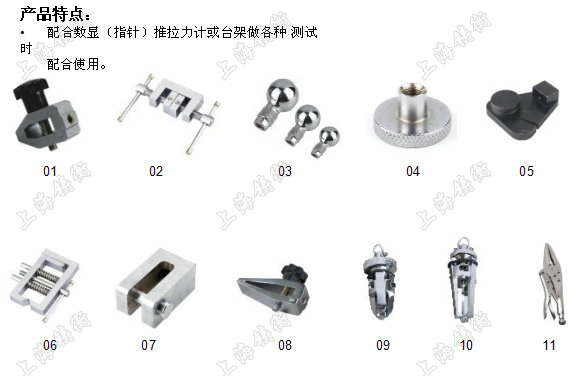

端子拉力測試儀可配以下夾具
訂做交貨期承諾
上海鑄衡在提供線束端子拉力測試儀成品的同時,也可按客戶要求訂做非標線束端子拉力測試儀產品.
訂做客戶須知：
1、訂做要求：付款方式：先付30%的訂金
2、出貨前付清剩余70%的余款
3、我們是不收取任何樣板費
4、訂做時間為：收到30%的訂金后7天貨期
5、如有任何疑問請聯系在線客服.
